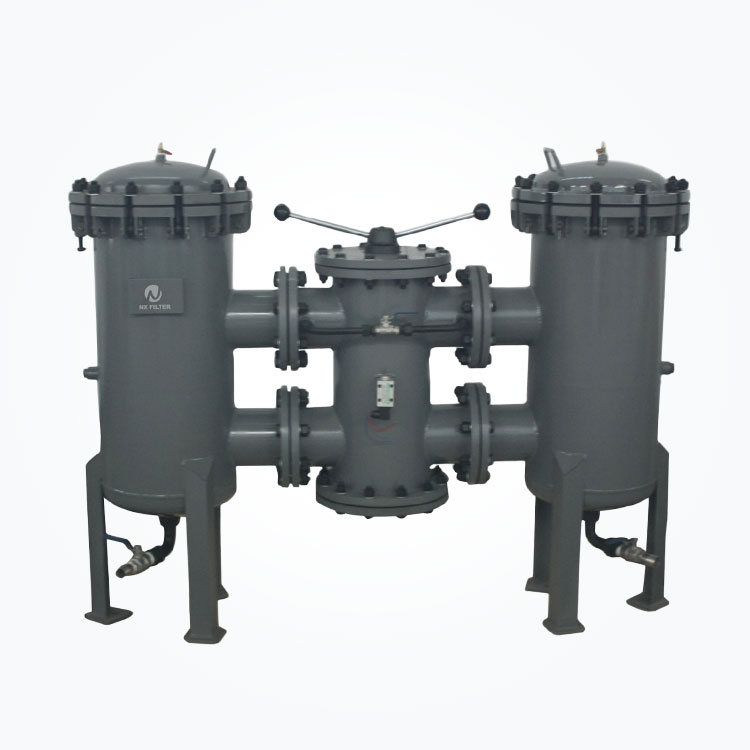

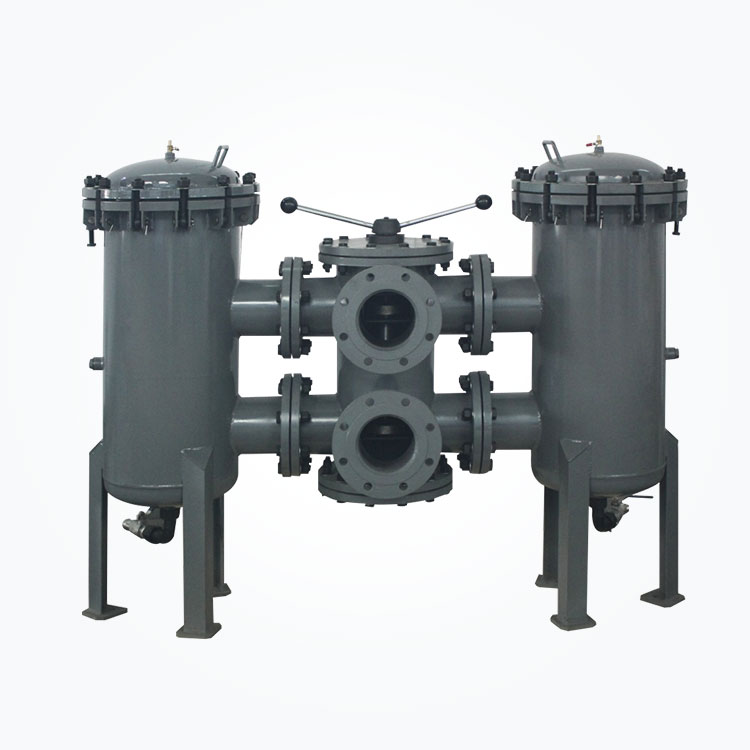

LYPL, LYPD Series Tinggi Aliran Tekanan Tekanan Tekanan Rendah
Ia dipasang dalam saluran paip tekanan rendah atau saluran paip pulangan minyak sistem hidraulik untuk menyaring zarah pepejal dan bahan koloid dalam medium kerja dan berkesan mengawal tahap pencemaran medium kerja.
Prestasi dan penggunaan:
Ia dipasang dalam saluran paip tekanan rendah atau saluran paip pulangan minyak sistem hidraulik untuk menyaring zarah pepejal dan bahan koloid dalam medium kerja dan berkesan mengawal tahap pencemaran medium kerja.
Penapis siri LYPD boleh dengan cepat dihidupkan melalui injap berputar omboh aliran untuk mencapai kerja yang tidak terganggu.
Bahan elemen penapis termasuk serat, kertas penapis kualitatif kapok, mesh tenunan keluli tahan karat dan dirasakan sintered.
Bahan perumahan penapis adalah keluli karbon, atau keluli tahan karat boleh digunakan seperti yang diperlukan.
Parameter teknikal:
Medium kerja | Minyak mineral, emulsi, glikol air, cecair hidraulik ester fosfat (kertas penapis kualitatif kapok hanya sesuai untuk minyak mineral) |
Tekanan kerja (maksimum) | 1.6mpa |
Tekanan pembezaan pemancar: | 0.3MPa |
Tekanan pembukaan injap bypass | 0.35MPa |
Pemilihan model
Jadual parameter saiz struktur
Model | Aliran l/min | Diameter mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 \ " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Diameter | d1 | d2 | d3 | d4 | n |
DN100 | Â 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | Â 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | Â 355 | Â 26 | 12 |
